安全光柵單根使用注意事項解析

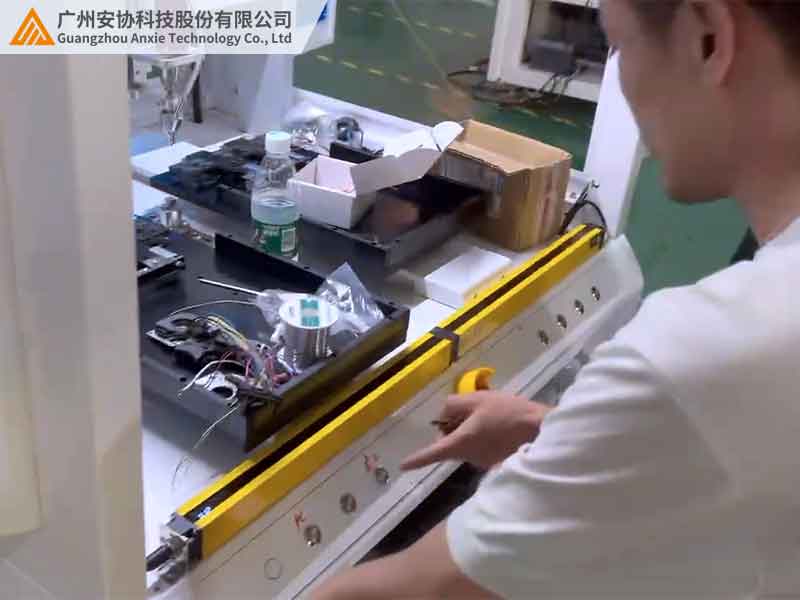

在廣東某小型機械廠的裝配車間，工程師嘗試單根使用安全光柵防護小型機械臂時頻繁誤報。安全光柵單根使用其實就是單邊光柵，這類看似便捷的安裝方式，實則需要吃透單邊光柵的技術特性。作為工業自動化中單根即可獨立工作的檢測設備，單邊光柵通過單側發射并接收漫反射光束實現防護，其單根使用時的場景適配與安裝規范至關重要。結合現場經驗，本文為您詳解關鍵注意事項。

一、單根使用的本質：?jiǎn)蝹?cè)漫反射檢測的適用場景

單邊光柵采用發射 / 接收一體化設計，無需對側設備或反光板，單根即可完成檢測，核心優勢在于：

· 安裝極簡：僅需單側固定，無需對齊對側設備，適合間距＜1 米的狹窄空間

· 即裝即用：省去反光板調試步驟，通電即可檢測漫反射信號

· 成本可控：單套成本比傳統對射方案低 50%，適合預算有限的改造項目

典型應用場景：

1.超窄空間防護：電子廠貼片機、小型機械臂周邊（如 0.5 米寬操作區），單側安裝即可覆蓋運動軌跡

2.動態設備檢測：AGV 機器人前端防撞，隨設備移動實時檢測前方 3 米內障礙物

3.垂直方向監測：貨架下方物料墜落檢測，向下發射光束覆蓋 0.3-2 米高度區域

二、單根使用的三大核心風險

1. 檢測距離受限于物體反光率

單邊光柵依賴物體漫反射信號，有效距離會隨物體反光率下降而顯著縮短。例如高反光的金屬件（反光率 85%）能穩定檢測 4-5 米，中反光的灰色塑料（反光率 30%）有效距離 2-3 米，而低反光的黑色橡膠（反光率 15%）需開啟增強模式，距離才能達到 1.5-2 米。某五金廠就曾因檢測 3 米外黑色工件漏檢，啟用低反光增強模式后，距離提升至 2 米，漏檢風險大減。

2. 復雜環境下的信號穩定性挑戰

在強光直射環境中，環境光容易淹沒反射信號，導致誤報率上升；粉塵環境里，鏡頭積塵會造成信號衰減；振動場景中，設備抖動可能使光束角度偏移，增加漏檢率。這些都需要針對性的應對措施，比如強光下啟用窄帶濾光并加裝遮陽板，粉塵環境選擇防塵型號并定期吹掃鏡頭，振動場景使用抗震支架并預留角度補償余量。

3. 防護精度與光束密度強相關

光束密度直接影響檢測能力，8 組光束的基礎款防護精度 50mm，只能檢測人體、大型工件；16 組光束的高密度款精度 25mm，可檢測小臂級物體，但無法替代對射式光柵的手指級防護，更適合較大物體檢測。

三、單根使用的五大核心注意事項

1. 安裝調試：角度與距離雙核心

2. 環境適配：針對性抗干擾措施

強光場景：加裝 10cm 寬遮陽板遮擋直射光，啟用 940nm 窄帶濾光模式過濾環境光；

粉塵場景：選擇 IP67 級防塵型號，鏡頭帶自清潔涂層，每周用 0.5MPa 壓縮空氣吹掃鏡頭；

振動場景：使用金屬抗震支架（抗 ±10° 振動偏移），每季度重新測試角度確保光束無偏移。

3. 選型要點：三大參數決定效果

可調發射功率：普通款固定功率適合中高反光物體，工業款可調功率能應對低反光物體，檢測黑色物體時需調高功率；

光束密度選擇：基礎款適合檢測大型物體，高密度款適合小型工件，按需選擇；

智能算法加持：具備動態閾值調節和低反光增強算法的型號，能有效提升復雜環境下的檢測穩定性。

4. 信號穩定性：接線與校準細節

接線時使用雙絞屏蔽線，超過 50 米加信號中繼器；金屬外殼單獨接地減少電磁干擾；模擬物體入侵測試響應時間，確保在 25ms 內。

5. 維護保養：定期檢查保穩定

每日觀察指示燈狀態，異常時清潔鏡頭或校準；季度用標準物體測試距離，衰減超 20% 調節功率；工業級型號壽命 5-8 年，到期前更換避免老化漏檢。

四、實戰案例：小型機械臂的單側防護方案

某醫療器械廠在 0.8 米寬操作區采用單邊光柵防護：

1.選型 16 組光束工業款，可調功率并帶低反光增強算法；

2.距機械臂 2 米處單側安裝，高度 1.5 米覆蓋人體腰部以上；

3.針對醫用塑料件調節功率并啟用動態閾值，適應車間照明；

4.實現 2.5 米內穩定檢測，誤報率低，滿足醫療級安全要求。

五、結語

單邊光柵單根使用是狹窄空間與低成本場景的理想方案，需在選型、安裝、調試各環節嚴格把控。從電子廠到機械廠，正確使用可節省成本并保障安全。選擇工業級型號并做好維護，才能發揮單側檢測優勢。如需了解更多方案，歡迎訪問官網（www.rqyida.com）獲取資料或預約調試，讓單側防護更簡單可靠。
