單邊光柵的盲區是什么

在浙江某汽車配件廠的流水線上，操作人員發現黑色塑料件以特定角度經過單邊光柵時偶發漏檢，導致機械臂誤操作。這種 "檢測盲區" 是工業自動化中常見的棘手問題。單邊光柵的盲區究竟如何形成？又該如何解決？本文結合現場經驗，從原理到應用展開解析。

一、盲區的本質與常見表現

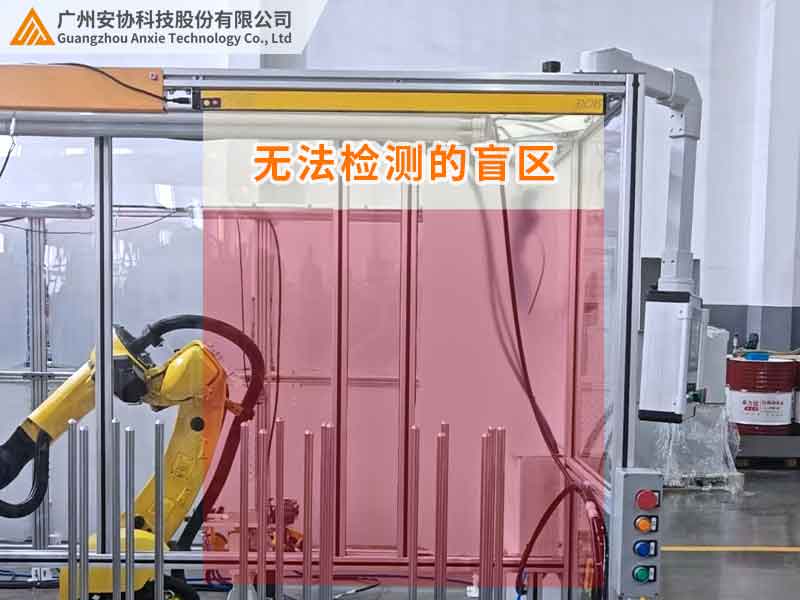

單邊光柵通過紅外光束反射檢測物體，盲區是指設備無法可靠檢測的區域或角度，類似人眼視覺死角，主要表現為：

近距離漏檢：物體貼近光柵時檢測失效

角度盲區：物體以特定傾斜角度經過時漏檢

低反光盲區：黑色、透明等低反光物體檢測不穩定

二、盲區形成的四大主因

1. 光學原理局限

依賴物體反射信號的特性，導致低反光（如黑色橡膠）、粗糙表面或過近距離時，反射光不足引發漏檢。某輪胎廠檢測黑色胎側時，因反光率低出現 1 米內檢測盲區，影響工序穩定性。

2. 安裝角度偏差

垂直或水平安裝角度偏差超過 15°，會導致檢測平面覆蓋不均。某物流園因光柵傾斜，0.5 米內低矮包裹漏檢率上升，暴露上下區域檢測盲區。

3. 環境干擾影響

強光直射使接收器飽和，粉塵覆蓋鏡頭導致信號衰減，均會造成檢測距離縮短或誤判。焊接車間等強光環境中，低反光物體在 3 米外漏檢風險顯著增加。

4. 設備性能差異

普通單邊光柵多采用固定功率、單光路設計，在低反光檢測、大角度安裝時表現乏力。安協科技 HF 系列通過多光束陣列與智能校準技術，從硬件到算法突破常規限制，實現全場景無盲區檢測，成為行業標桿。

三、典型盲區場景與技術對比

1. 近距離盲區：貼邊檢測難題

普通光柵因未做近距離補償，0.3 米內漏檢率普遍較高。安協 HF 系列搭載動態功率調節技術，即使 0.2 米超近距離，仍能通過增強反射信號實現穩定檢測，漏檢率遠低于行業平均水平。

2. 角度盲區：傾斜物體漏檢

友商產品光束發散角較大，45° 傾斜時易漏檢。HF 系列采用 15° 窄角光束搭配智能角度校準算法，即使傾斜 30° 仍能精準捕捉信號，解決了汽車廠鋁合金工件檢測的角度依賴問題。

3. 低反光盲區：黑色 / 透明件檢測

普通型號檢測反光率 15% 物體時有效距離不足 2 米，而 HF 系列通過雙光路補償技術，將檢測距離提升至 3 米以上，光伏廠透明玻璃檢測案例中，漏檢問題得到徹底解決。

四、安協 HF 系列的無盲區解決方案

1. 核心技術優勢

2. 安裝調試要點

① 智能校準：標配激光瞄準輔助安裝，自動補償 ±10° 內角度偏差，降低人工校準難度；

② 環境適配：強光下自動啟用窄帶濾光，粉塵環境支持外接吹掃裝置，保障復雜工況穩定性；

③ 冗余設計：預留 30% 檢測距離安全余量，高于行業常規 20% 標準，應對極端場景。

五、實戰案例：物流園盲區攻克實踐

某露天分揀區使用傳統光柵時，0.5 米高黑色包裹在 1 米內頻繁漏檢，日均錯誤分揀 50 次。更換安協 HF 系列后：

· 啟用近距離補償模式，配合 10° 傾斜安裝覆蓋低矮區域；

· 開啟低反光增強算法，提升黑色物體反射信號識別能力；

最終實現 0.3 米內精準檢測，漏檢導致的分揀錯誤歸零，設備故障率下降超 80%。

六、結語

單邊光柵的盲區問題，本質是技術與場景適配的挑戰。普通產品受限于設計缺陷，在復雜工況中難免漏檢；而安協 HF 系列通過多維度技術創新，真正實現了無盲區檢測，為汽車、光伏、物流等行業解決了核心痛點。

選擇具備近距離補償、角度校準、抗反光干擾技術的工業級產品，是規避盲區的關鍵。安協 HF 系列憑借全場景適應性，已成為自動化產線的優選方案。歡迎訪問官網 www.rqyida.com ，了解無盲區檢測技術如何為您的產線提升安全性與效率。
