單邊光柵的調試安裝步驟

在廣東某機械加工廠的自動化改造現場，單邊光柵的安裝質量直接影響著設備安全與生產效率。作為工業安全防護的 “守門人”，規范的調試安裝流程是發揮其性能的關鍵。本文結合一線實踐經驗，詳細拆解操作要點，助力高效完成安裝任務。

一、安裝前的準備工作：打好基礎事半功倍

1. 工具與材料清單

2. 環境勘察要點

安裝前需規劃好檢測區域，確保無障礙物遮擋光束。同時，仔細檢查安裝面平整度，金屬墻面要平整，混凝土墻面可提前預埋支架底座，為后續安裝做好準備。

二、五步安裝法：從定位到調試全流程解析

第一步：定位標記

根據防護需求確定安裝高度，如人員防護和 AGV 防撞的高度要求不同。用水平儀校準光柵主體，保證其處于水平狀態，避免因傾斜產生檢測盲區。隨后，標記好安裝孔位置，孔間距參考產品說明書。

第二步：打孔固定

針對不同墻面材質，采用不同的打孔方式。金屬墻面打孔后安裝磁吸底座，混凝土墻面則植入膨脹螺絲固定。在振動環境下，要在支架與墻面間加裝橡膠墊片，并對螺絲做防松處理。

第三步：線纜連接

接入合適電壓的電源，注意區分正負極。電源線建議使用屏蔽雙絞線，根據實際距離選擇是否需要中繼器。信號輸出要依據 PLC 類型，正確選擇 NPN 或 PNP 信號，采用 RS485 通訊時，線纜需單獨穿管并與動力線保持安全距離。

第四步：初步調試

通電后，觀察指示燈狀態，電源指示燈應常亮，無物體時信號指示燈熄滅。使用萬用表檢測輸出信號，遮擋光柵時電壓應有相應跳變。借助激光瞄準器調整光柵角度，確保光束覆蓋目標區域，并通過放置反光板進行標準測試。

第五步：全區域檢測

將檢測區域劃分網格，逐點測試信號響應情況。進行極限測試，檢測近距離低反光物體和遠距離高反光物體，確保光柵在不同條件下都能穩定觸發。

三、調試常見問題及解決方法

1. 信號異常

若通電后指示燈不亮，需檢查電源電壓是否正常，端子排螺絲有無松動。曾有電子廠因電源接頭氧化導致接觸不良，清潔后便恢復正常。

2. 檢測盲區

出現特定角度漏檢時，可重新校準光束角度，或加裝反射增強板，改善對低反光物體的檢測效果。

3. 誤報頻繁

無物體時信號指示燈閃爍，可清潔鏡頭，或根據環境調整靈敏度，粉塵環境調低靈敏度，強光環境啟用抗光模式。

四、不同場景的安裝優化建議

1. 高危設備防護

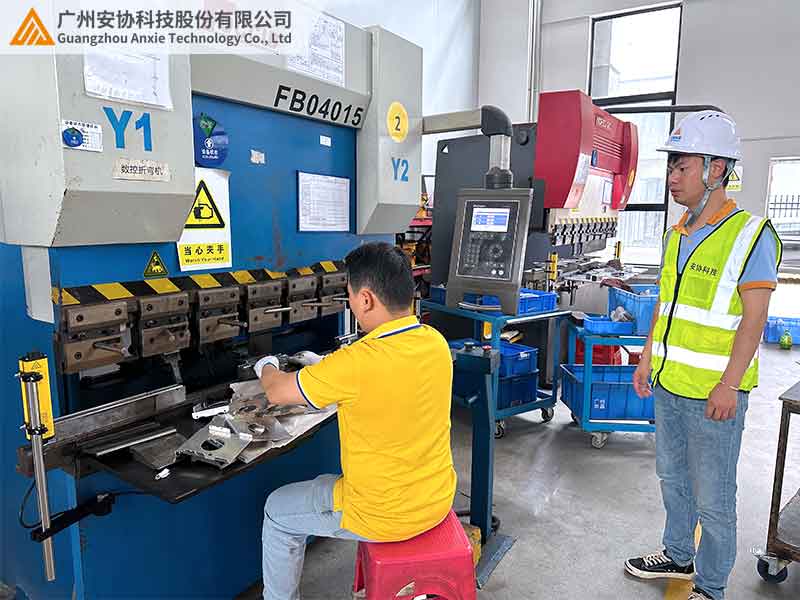

在沖壓機等高危設備周邊，可安裝雙組光柵形成立體防護，并將信號輸出接入設備急?；芈?，提升安全防護等級。

2. 物流 AGV 防撞

安裝時讓光柵與 AGV 前進方向保持一定夾角，擴大檢測范圍。定期用標準反光板校準，防止因震動導致角度偏移。

3. 粉塵環境

選擇高防護等級光柵，加裝防塵罩并定期清潔。有條件的可接入壓縮空氣，定時吹掃鏡頭，保證檢測準確性。

五、實戰案例：某汽車廠的高效安裝經驗

某汽車廠焊裝車間在安裝單邊光柵時，面臨金屬飛濺和電磁干擾難題。通過使用磁吸底座快速定位，省去打孔步驟；對信號線纜穿管保護并遠離焊機電纜，最終單組安裝調試時間大幅縮短，誤報問題也得到徹底解決。

六、結語

單邊光柵的調試安裝是保障工業安全的重要環節，規范操作能有效減少后期故障。安協科技為單邊光柵配備了詳細的《智能安裝指南》和調試軟件，如需上門安裝服務，歡迎訪問官網 www.rqyida.com 預約工程師，讓安全防護設備穩定可靠運行。
